电动对夹式多层次金属硬密封蝶阀

产品概述
        电动三偏心金属硬蜜封蝶阀，采用三偏心结构设计，阀板在开启和关闭全行程范围内均与阀座无摩擦，消除了旋转类控制阀   因阀座开启关闭所造成阀座磨损而引起的泄漏。阀座采用多层次结构，利用金属与非金属材料的完美结合构成密封面，在高温和   低温工况下均良好使用，如今在石油化工、电力装备、钢铁冶金、核工业、暖通空调、生物制药、表面   处理、涂装设备、灌装设备、干燥设备、船舶工业、自动控制、纺织印染等行业中广泛使用。

产品特点

 防爆型、调节型、手动功能

 通道流畅、运动稳定、应用广泛

 启动扭矩小、操作灵活方便、省力节能

 耐高温、耐高压、耐腐蚀、耐磨损、使用寿命长

 三维偏心原理设计、蝶板开启瞬间分离密封面、多层次密封结构、密封性能卓越



技术参数
公称通径	DN50-800mm
连接方式	对夹式
执行器选配	A系列、B系列及进口执行器系列
控制方式	开关型（电开、电关）、调节型
公称压力	PN6、10、16bar（如需更高压力订货时注明）
电源电压	AC220V、AC380V、DC24V（其它特制）
介质温度	1:-40 - 180℃
	W3:-30 - 425℃、W4:-40 - 425℃
环境温度	标准型：-20 - 80℃
防护等级	IP55、IP65、IP67
阀体材质	碳钢(c)、不锈钢(P4、P6)
密封材质	聚四氟乙烯(F)、金属硬密封(H)
	硬质合金(Y)

备注：其它特殊密封材质或特殊温度亦可根据客户要求设计选型

产品结构

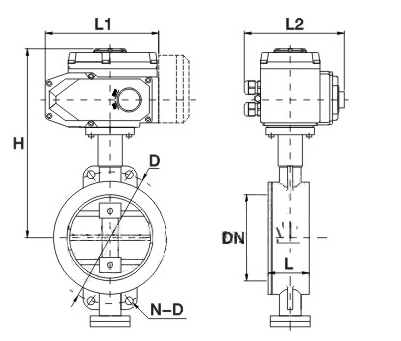

主要外形尺寸-PN16（16bar）
公称通径 [DN]	尺寸[mm]						执行器选配
	L	L1	L2	H	D	N-D
50	43	165	150	250	125	4-18	A-005	B-010
65	46	190	170	270	145	4-18	A-005	B-010
80	49	190	170	290	160	8-18	A-005	B-010
100	64	270	220	310	180	8-18	A-010	B-020
125	70	270	220	380	210	8-18	A-010	B-020
150	70	270	220	410	240	8-22	A-010	B-020
200	71	270	220	465	295	12-22	A-020	B-030
250	76	270	220	505	355	12-26	A-040	B-040
300	83	270	220	580	410	12-26	A-060	B-050
350	92	270	220	640	470	16-26	A-080	B-060
400	102	270	220	695	525	16-30	A-100	B-080
450	114	270	220	755	585	20-30	A-120	B-100
500	127	270	220	820	650	20-33	A-140	B-120

特殊选项
防爆型	防爆等级：Exd II BT4    防爆证号：GYB13.1736X
调节型	输入4 - 20mA、O- 5V．DC、0- 10V．DC等信号，实现阀门调节功能
手动功能	电动执行器配有手动装置，开阀、关阀功能
备注：	1、电动执行器的参数和选配请查阅执行器资料。
	2、如有特殊工况要求或加大执行器规格，具体参数和外形尺寸请向我们索取。
